西門子PLC模塊6ES7231-7PB22-0xA8

   發布日期:2021-01-21 17:59     來源:13817238655    作者:rencai1688    瀏覽:2
西門子PLC模塊6ES7231-7PB22-0xA8  西門子PLC模塊6ES7231-7PB22-0xA8
西門子S7-200PLC系列產品符合以下標準:
Underwriters Laboratories,Inc. UL508 Listed (工業控制設備)注冊號E75310。
加拿大標準協會:CSA C22.2編號142 (過程控制設備)。
工廠保險聯盟:等級號3600,等級號3611,FM級別I,分區2,組A、B、C和D危險位置,T4A和等級I,區2,IIC,T4。
SIMATIC S7-200產品符合AS/NZS 2064 (澳大利亞)標準。

S7-200系列產品符合IEC61131--2,可編程控制器:設備要求的標準。

西門子S7-200PLC :CPU主機模塊、數字量擴展模塊、模擬量擴展模塊、通訊模塊、稱重模塊、定位模塊 優勢價格 現貨銷售

聯系人:徐生波(銷售經理)

 機:13817238655

商務QQ2873364134

電話(TEL:021-67355611

傳真(FAX:021-33697655

24小時銷售技術服務熱線: 13817238655

地址:上海市金山區楓涇鎮新涇路59



西門子S7-200PLC   銷售訂貨型號大全:

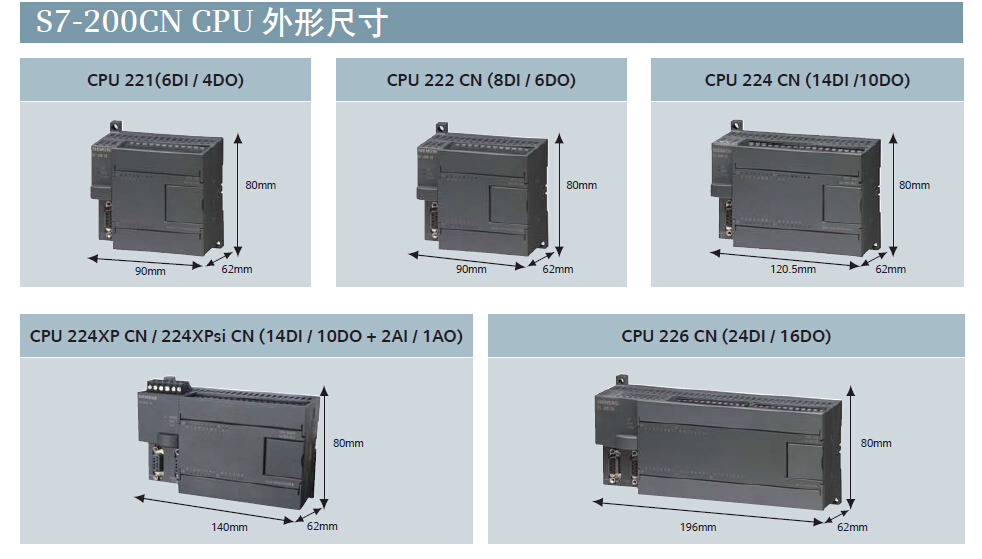

標準 CPU
CPU 221
CPU 222
CPU 224
CPU 224 XP/CPU 224 XPsi
CPU 226
SIPLUS 標準 CPU
SIPLUS CPU 221
SIPLUS CPU 222
SIPLUS CPU 224
SIPLUS CPU 224 XP
SIPLUS CPU 226

數字量輸入/輸出模塊
EM 221 數字量輸入模塊
EM 222 數字量輸出模塊
EM 223 數字量輸入/輸出模塊

模擬量輸入/輸出模塊
EM 231 模擬量輸入模塊
EM 232 模擬量輸出模塊
EM 235 模擬量輸入/輸出模塊
EM 231 熱電偶模塊
EM 231 RTD 模塊

EM 253 定位模塊
SIWAREX MS
SIPLUS DCF 77 無線時鐘模塊

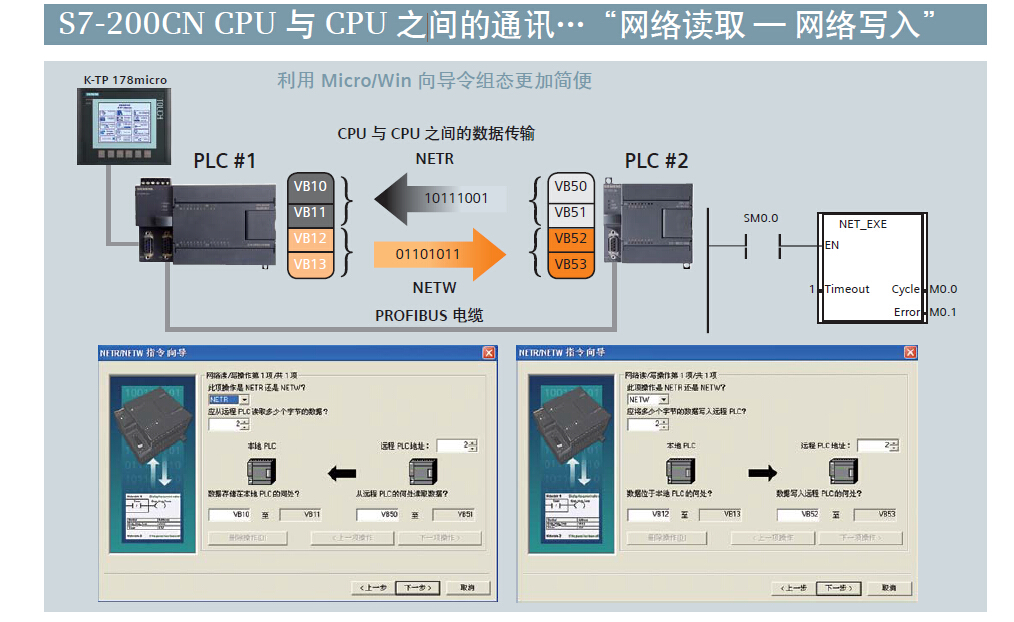

通信模塊:
EM 241 調制解調器
EM 277 PROFIBUS-DP 模塊
SIPLUS PROFIBUS DP EM 277
EM 277 PROFIBUS DP 模塊
CP 243-2
CP 243-1
CP 243-1 IT
GSM/GPRS 調制解調器 MD720-3
EGPRS 路由器 MD741-1
ANT794-4MR GSM/GPRS 天線
SIPLUS 通訊
SIPLUS PROFIBUS DP EM 277
SIPLUS MD720-3 GSM/GPRS 調制解調器
SIPLUS MD741-1 EGPRS 路由器
SINAUT MICRO SC
電源
S7-200 型
單相, 24 V DC/4 A
LOGO!Power 24V/4A
單相, 24 V DC/ 2.5 A (SITOP PSU100S)
單相, 24 V DC/ 5 A
單相, 24 V DC/ 10 A
SIPLUS 電源
操作控制及過程監控
TD 100C 文本顯示器
TD 200 文本顯示器
TD 200C 文本顯示器
TD 400C 文本顯示器
SIMATIC OP 73micro
SIMATIC TP 177micro
SIPLUS 操作和監視
軟件
STEP 7 - Micro / WIN
STEP 7-Micro/WIN 指令庫
SIMATIC WinCC flexible ES
S7-200 PC Access
S7-200 PC Access
附件
PPI 電纜
SIPLUS cables 901





設計和功能
可選模塊:
在性能范圍中最佳模塊化5個不同的CPU,具有全面的基本功能和集成的Freeport通訊接口。
用于各種功能的一系列擴展模塊:
數字/模擬擴展,可升級至具體要求,作為從站的PROFIBUS通訊;
作為主站的AS-Interface通訊;
確切的溫度測量;
定位;
遠程診斷;
以太網/互聯網通訊;
SIWAREX MS稱重模塊;
HMI功能;
帶有Micro/WIN附加指令庫的STEP 7-Micro/WIN軟件;
引人注目的系統工程-目前的特點是用于完整自動化任務的各種不同要求的精確尺寸和最佳的解決方案。

S7--200的安裝:
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">S7--200的設計使其便于安裝。可以利用安裝孔把模塊固定在控制柜的背板上,或者利用設備上的DIN夾子,把模塊固定在一個標準(DIN)的導軌上。體積小巧的S7--200可以使您更為有效地安排空間。
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">可以在一個面板或標準導軌上安裝S7--200,S7--200可采用水平或垂直方式安裝。
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">將S7--200與熱源、高電壓和電子噪聲隔離開:按照慣例,在安裝元器件時,總是把產生高電壓和高電子噪聲的設備與諸如S7--200這樣的低壓、邏輯型的設備分隔開。在控制柜背板上安排S7--200時,應區分發熱裝置并把電子器件安排在控制柜中溫度較低的區域內。電子器件在高溫環境下工作會縮短其無故障時間。還要考慮面板中設備的布線。 避免將低壓信號線和通訊電纜與交流供電線和高能量、開關頻率很高的直流線路布置在一個線槽中。
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">為接線和散熱留出適當的空間:S7--200設備的設計采用自然對流散熱方式。在器件的上方和下方都必須留有至少25 mm的空間,以便于正常的散熱。前面板與背板的板間距離也應保持至少75 mm。當心
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">對于垂直安裝,允許的最高環境溫度降低10C。而且CPU應安裝在所有擴展模塊的下方。在安排S7--200設備時,應留出接線和連接通訊電纜的足夠空間。當配置S7-200系統時,可以靈活地使用I/O擴展電纜。
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">S7--200模塊的安裝和拆卸:S7-200可以很容易地安裝在一個標準DIN導軌或控制柜背板上。先決條件:在安裝和拆卸任何電氣設備之前,必須確認該設備的電源已斷開。同樣,也要確保與該設備相關聯的設備的供電已被切斷。
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">CPU和擴展模塊的安裝:安裝S7-200非常簡單!只需執行下列步驟即可。面板安裝:1. 按照表3--1所示的尺寸進行定位、鉆安裝孔(用M4或美國標準8號螺釘)。2. 用合適的螺釘將模塊固定在背板上。3. 如果您使用了擴展模塊,將擴展模塊的扁平電纜連到蓋板下面的擴展口。DIN導軌安裝:1. 保持導軌固定點的間隔為75 mm。2. 打開模塊底部的DIN夾子,將模塊背部卡在DIN導軌上。3. 如果您使用了擴展模塊,將擴展模塊的扁平電纜連到蓋板下面的擴展口。4. 旋轉模塊貼近DIN導軌,合上DIN夾子。仔細檢查模塊上DIN夾子與DIN導軌是否緊密固定好。為避免模塊損壞,不要直接按壓模塊正面,而要按壓安裝孔的部分。
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">拆卸CPU或者擴展模塊:按照以下步驟拆卸S7-200CPU或擴展模塊:1. 拆卸S7--200的電源。2. 拆卸模塊上的所有連線和電纜。大多數的CPU和擴展模塊有可拆卸的端子排,使這項工作變得簡單。3. 如果有其它擴展模塊連接在您所拆卸的模塊上,請打開蓋板,拔掉相鄰模塊的擴展扁平電纜。4. 拆掉安裝螺釘或者打開DIN夾子。5. 拆下模塊。
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">拆卸和安裝端子排:為了安裝和替換模塊方便,大多數的S7--200模塊都有可拆卸的端子排。附錄A中給出了哪些S7--200模塊有可拆卸的端子排。您也可以為固定端子排的模塊訂購可選的扇出連接排。
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">端子排的拆卸:1. 打開端子排安裝位置的上蓋板,以便可以接近端子排。2. 把螺絲刀插入端子塊中央的槽口中。3. 用力下壓并撬出端子排。
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">隔離指南:S7--200 AC電源邊界和到AC電路的I/O邊界的設計在AC線電壓和低壓電路之間提供安全隔離,這一點已經經過實踐證明。根據各個標準,這些邊界包括雙重或加固絕緣,或基本的輔助絕緣。橫跨這些邊界的部件,如光耦合器、電容器、變壓器和繼電器已經過實踐證明,能夠提供安全隔離。在具有1500 VAC或更大隔離時,在S7--200產品數據表中標出了滿足這些要求的隔離邊界。根據已證明的方法,該標志基于一個常規的出廠測試(2Ue + 1000VAC)或同類測試。S7-200安全隔離邊界經典型測試可隔離達4242 VDC的電壓。根據EN 61131--2,包括了AC電源的傳感器電源輸出、通訊電路和內部邏輯電路被視為SELV (安全
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" /> portant;">超低壓)。如果傳感器電源M或到S7--200的其它非絕緣M連接接地,則這些電路變為PELV (保護超低壓)。在某些產品數據表中,接地參考低壓的其它S7--200M連接標注為與邏輯電路不隔離。 實例為RS485通訊端口M、模擬I/O M和繼電器線圈電源M。為保持S7--200低壓電路的SELV/PELV特性,到通訊端口、模擬電路和所有24V標稱電源和I/O電路的外部連接必須由滿足SELV、PELV、Class 2、限制電壓要求的電源,或者符合各種標準的限制電源來供電。
portant; background-image: initial !important; background-position: 0px center !important; background-size: initial !important; background-repeat: initial !important; background-attachment: initial !important; background-origin: initial !important; background-clip: initial !important;" />

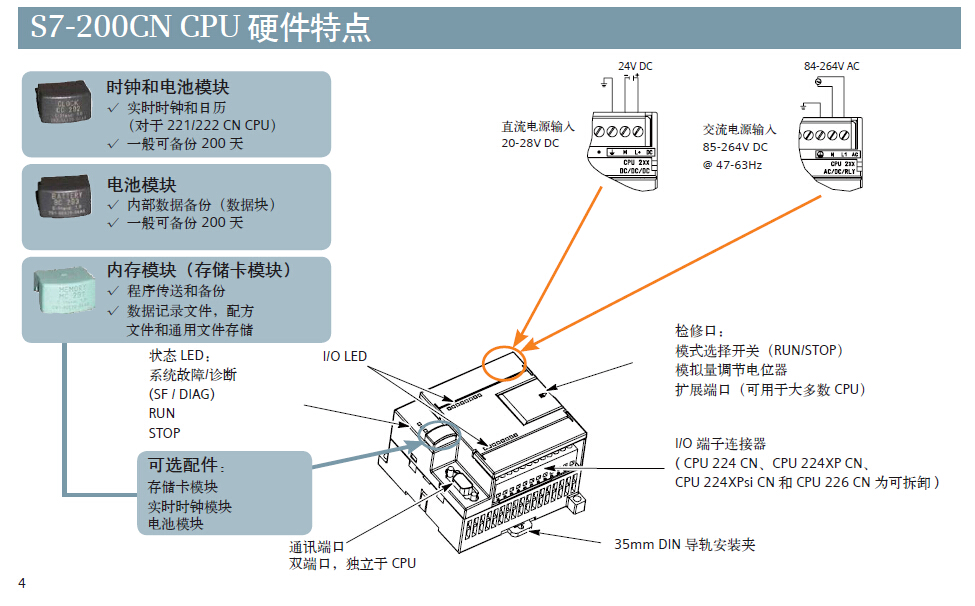

S7-200 CPU的操作模式:S7-200有兩種操作模式:STOP模式和RUN模式。CPU前面板上的LED狀態顯示了當前的操作模式。在STOP模式下,S7--200不執行程序,您可以下載程序和CPU組態。在RUN模式下,S7-200將運行程序。S7--200提供一個模式開關來改變操作模式。可使用模式開關(位于S7--200前檢修門的下面)手動選擇操作模式:將模式開關設為STOP模式停止程序執行;將模式開關設為RUN模式啟動程序執行;將模式開關設為TERM (終端)模式不更改操作模式。如果模式開關打在STOP或者TERM模式,且電源狀態發生變化,則當電源恢復時,CPU會自動進入STOP模式。如果模式開關打在RUN模式,且電源狀態發生變化,則當電源恢復時,CPU會進入RUN模式。STEP7-Micro/WIN允許您改變與之相連的S7--200的操作模式。如果希望用軟件來改變操作模式,CPU上的模式開關必須打在RUN或者TERM上。您可以用菜單命令中的PLC > STOP和PLC > RUN或者工具欄中的相關按鈕來改變操作模式。可以在應用程序中插入STOP指令來將S7--200置為STOP模式。它可以使邏輯程序停止運行。
S7-200允許在程序中立即讀寫I/O:在S7--200的指令集中提供了立即讀寫物理I/O點的指令。盡管通常情況下我們使用映像寄存器作為源地址和目的地址來訪問I/O,但這些立即I/O指令卻允許我們直接訪問真正的輸入、輸出點。當使用立即指令訪問一個輸入點時,相應的過程映像輸入寄存器不會發生改變。而當您使用立即指令訪問一個輸出點時,相應的過程映像輸出寄存器會被同步刷新。
S7-200允許在程序掃描周期中使用中斷:如果您使用了中斷,與中斷事件相關的中斷程序作為程序的一部分被保存。中斷程序并不作為正常掃描周期的一部分來執行,而是當中斷事件發生時才執行(可能在掃描周期的任意點)。在中斷優先級相同的情況下
S7-200允許為運行模式編輯和執行狀態分配處理時間:您可以設定一個掃描周期的百分比用來處理運行模式編輯或執行狀態相關的通訊請求。(運行模式編輯和執行狀態是STEP 7--Micro/WIN提供的備選功能,能使您更輕松地調試程序。) 在您增加用于通訊請求處理時間百分比的同時,掃描時間也會隨之增加,從而會導致控制過程運行速度變慢。在默認設置下,用于處理運行模式編輯和執行狀態通訊請求的時間百分比為10%。這個默認設置為在對控制過程影響最小的前提下處理編譯和狀態操作,提供了一個合理的時間。您可以在5%到50%之間調節這個值。要想設置背景通訊的掃描周期時間片,按以下步驟:1. 點選視圖 > 組件 > 系統塊菜單命令并選中“背景時間”。2. 在“背景”標簽下,通過下拉選框選擇通訊背景時間。3. 點擊“確定”保存您的選擇。4. 將改變后的系統塊下載到S7--200中。
S7-200允許設置停止模式下的數字量輸出狀態:S7--200的輸出表允許您選擇STOP模式下的輸出狀態,是將已知值傳送到數字量輸出點,還是使輸出保持STOP模式之前的狀態。輸出表是系統塊的一部分,它被下載并儲存在S7--200中。1. 選擇視圖 > 組件 > 系統塊菜單命令并選擇輸出表。點擊“數字量”標簽。2. 如果要凍結上一個狀態的輸出,選擇“凍結輸出”復選框。3. 如果要將輸出表中的值復制到輸出點上,則要填寫輸出表。在您希望從運行到停止模式轉換后置1的相應位置上點擊。輸出表的缺省設置全部為0。4. 點擊“確定”保存您的選擇。5. 將改變后的系
S7-200允許設置模擬量輸出值:模擬量輸出表可以用來設置模擬量輸出點,指明在從運行模式進入停止模式后,是將已知值傳送至模擬量輸出點,還是使輸出保持停止模式之前的狀態。模擬量輸出表是下載并儲存在S7--200中的系統塊的一部分。1. 選擇視圖 > 組件 > 系統塊菜單命令并選擇“輸出表”。點擊“模擬量”標簽。2. 如果要凍結上一個狀態的輸出,選擇“凍結輸出”復選框。3. 在從運行模式進入停止模式時,通過凍結值表,您可以將模擬量輸出點設為一個已知值(--32768到37262)。4. 點擊“確定”保存您的選擇。5. 將改變后的系統塊下載到S7--200中。
S7-200允許定義掉電保護存儲區如果您希望在掉電后仍然保持存儲區中的數據,您可以定義最多六個掉電保護區的地址范圍。可以將下列存儲區中的地址范圍定義為具有保持性:V、M、C和T。對于定時器,只有保持型定時器(TONR)可以設為掉電保護的。在缺省情況下,M存儲器的前14個字節是非保持的。只能保留定時器和計數器的當前值:定時器和計數器位不具有保持性。
S7-200允許對數字量輸入進行過濾:S7--200允許您為某些或者全部本機數字量輸入點選擇輸入濾波器,并為濾波器定義延遲時間(從0.2ms到12.8ms可選)。這一延遲時間有助于濾除輸入雜波,從而減小了輸入狀態發生意外改變的可能。輸入濾波器是系統塊的一部分,它被下載并存儲在CPU中。濾波器延遲時間的缺省值為6.4 ms。如圖4--23所示,一組輸入點共用一個延遲時間。按照以下步驟設置輸入濾波器延遲時間:1. 點選視圖 > 組件 > 系統塊菜單命令并選中“輸入濾波器”。點擊“數字”標簽。2. 為每一組輸入指定延遲時間。3. 將改變后的系統塊下載到S7--200中。
S7-200允許對模擬量輸入加濾波器:S7-200允許對每一路模擬量輸入選擇軟件濾波器。濾波值是多個模擬量輸入采樣值的平均值。濾波器參數(采樣次數和死區)對于允許濾波的所有模擬量輸入是相同的。濾波器具有快速響應的特點,可以反映信號的快速變化。當輸入與平均值的差超過設定的變化時,濾波器對最近的模擬量輸入值產生一個階躍函數。這個差稱為死區,并用模擬量輸入的數字信號設定。缺省組態將對所有的模擬量輸入進行濾波,但CPU224XP上的AIW0和AIW2除外。1. 點選視圖 > 組件 > 系統塊菜單命令并選中“輸入濾波器”。點擊“模擬量”標簽。2. 選擇需要濾波的模擬量輸入、采樣個數和死區。3. 單擊“確定”。4. 將改變后的系統塊下載到S7--200中。
S7-200允許捕捉窄脈沖:S7-200為每個本機數字量輸入提供脈沖捕獲功能。脈沖捕獲功能允許PLC捕捉到持續時間很短的高電平脈沖或者低電平脈沖。而在掃描周期的開始,這些脈沖不是總能被CPU讀到。當一個輸入設置了脈沖捕獲功能時,輸入端的狀態變化被鎖存并一直保持到下一個掃描循環刷新。這就確保了一個持續時間很短的脈沖能被捕捉到,并一直保持到S7--200讀取輸入點。可以分別啟用每一個本機數字量輸入點的脈沖捕獲功能。按照以下步驟設置脈沖捕獲:1. 點選視圖 > 組件 > 系統塊菜單命令并選中“脈沖捕獲位”。2. 點擊相應的復選框并點擊“確定”。3. 將改變后的系統塊下載到S7-200中。





S7-200支持下列類型的中斷程序:
通訊端口中斷:S7-200生成允許用戶程序控制通訊端口的事件。
I/O中斷:S7-200生成各種I/O的不同狀態更改的事件。這些事件使您可以對高速計數器、脈沖輸出或輸入的上升或下降狀態做出響應。
基于時間的中斷:S7-200生成允許程序以特定時間間隔做出反應的事件。
通訊口中斷:PLC的串行通訊口可由LAD或STL程序來控制。通訊口的這種操作模式稱為自由端口模式。在自由端口模式下,用戶可用程序定義波特率、每個字符位數、校驗和通訊協議。利用接收和發送中斷可簡化程序對通訊的控制。對于更多信息,參考發送和接收指令。
I/O中斷:I/O中斷包含了上升沿或下降沿中斷、高速計數器中斷和脈沖串輸出(PTO)中斷。S7--200 CPU可用
輸入I0.0至I0.3的上升沿或下降沿產生中斷。上升沿事件和下降沿事件可被這些輸入點捕獲。這些上升沿/下降沿事件可被用于指示當某個事件發生時必須引起注意的條件。高速計數器中斷允許響應諸如當前值等于預設值、相應于軸轉動方向變化的計數方向改變和計數器外部復位等事件而產生的中斷。每種高速計數器可對高速事件實時響應,而PLC掃描速率對這些高速事件是不能控制的。脈沖串輸出中斷給出了已完成指定脈沖數輸出的指示。脈沖串輸出的一個典型應用是步進電機。可以通過將一個中斷程序連接到相應的I/O事件上來允許上述的每一個中斷。
時基中斷:時基中斷包括定時中斷和定時器T32/T96中斷。CPU可以支持定時中斷。可以用定時中斷指定一個周期性的活動。周期以1 ms為增量單位,周期時間可從1 ms到255 ms。對定時中斷0,必須把周期時間寫入SMB34;對定時中斷1,必須把周期時間寫入SMB35。每當定時器溢出時,定時中斷事件把控制權交給相應的中斷程序。通常可用定時中斷以固定的時間間
隔去控制模擬量輸入的采樣或者執行一個PID回路。當把某個中斷程序連接到一個定時中斷事件上,如果該定時中斷被允許,那就開始計時。在連接期間,系統捕捉周期時間值,因而后來對SMB34和SMB35的更改不會影響周期。為改變周期時間,首
先必須修改周期時間值,然后重新把中斷程序連接到定時中斷事件上。當重新連接時,定時中斷功能
